Metasequoia 4.5の新機能:Matcap表示

Metasequoia 4(Ver4.5)より追加された「Matcap」表示機能についてご紹介します。

Matcap表示とは

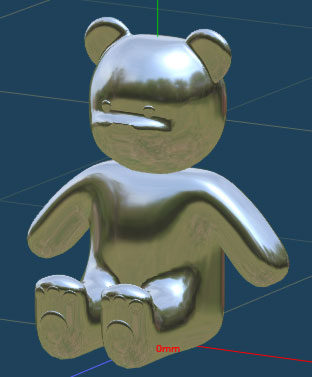

Matcapとは、レンダリング済みの画像をオブジェクトに簡易にマッピングして表示する機能です。

照光パネルの[Matcap]ボタンをクリックすると有効になります。

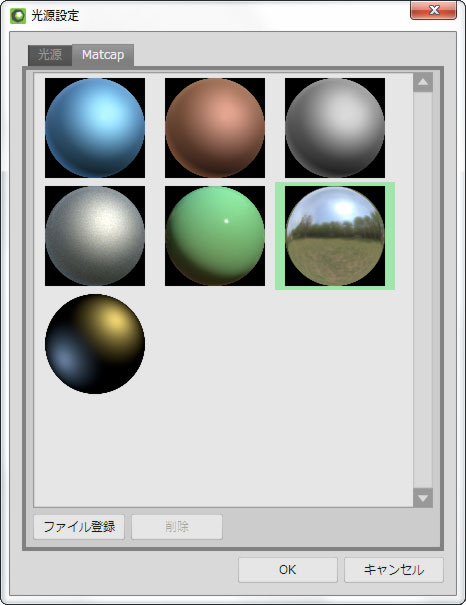

Matcap表示中に照光パネルの[▼]ボタンをクリックすると、Matcapに使用する画像の選択、ファイル登録が行えます。

Matcap表示の活用

Matcap表示はレンダリング後の仕上がりをイメージすることに役立ちます。

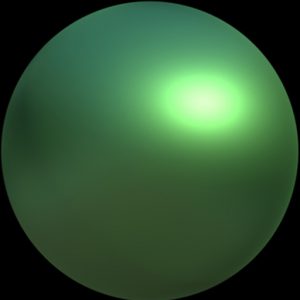

例えば、[RenderMan連携機能]を利用して左図のような球体をレンダリングします。

球体の画像をMatcapに[ファイル登録]して表示すると、同じ材質と光源を使ってレンダリングしたときの仕上がりに近い見た目を確認しながらモデリングすることができます。

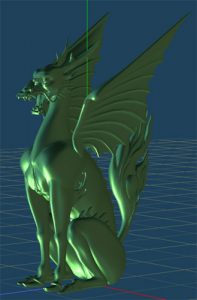

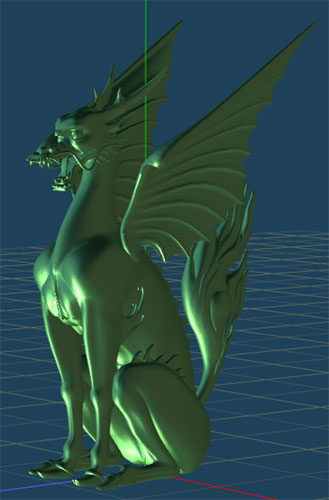

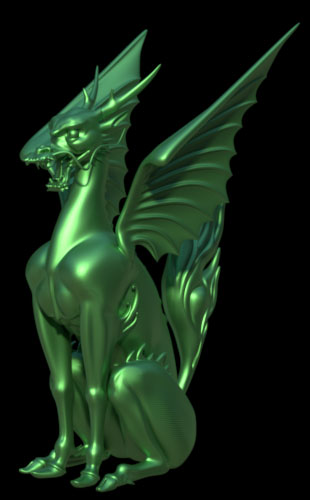

左がMatcap表示を適用したオブジェクトで、右が実際にレンダリングしたものです。

Matcap表示では画像の陰影を使用するため、光源の向きを変更することはできません。
光源の向きを変更したい場合は、別の画像を用意する必要があります。

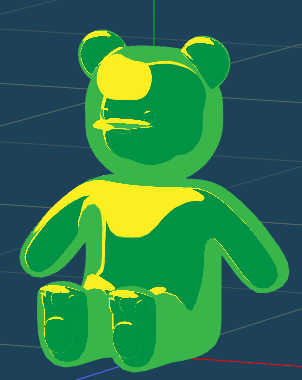

また、Matcap表示に使う画像はMetasequoiaでレンダリングしたものに限りません。

左の例のように、正方形の画像(推奨サイズは512px×512px)ならば、手描きの画像や写真等も登録可能です。



その他、WebでMatcap用の画像を公開しているサイトもあります。
※注意:ご自分で制作された画像以外を使う場合には、必ず使用画像のライセンスを確認してご利用ください。

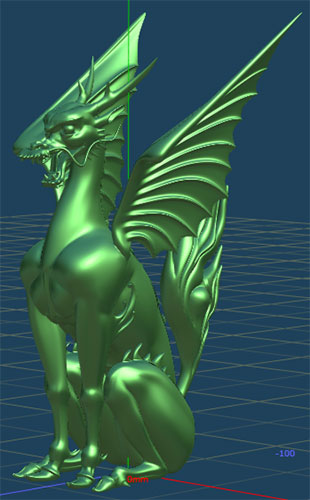

Matcap表示は、作成中のオブジェクトの表示を確認しやすくすることにも役立ちます。

Matcap表示を使用することにより、オブジェクトの凹凸がよりわかりやすくなります。


Matcap表示はモデリングの様々な場面で役立つ機能ですので、ぜひお試しください。
